Evolución de la Geotecnia de la Prehistoria a los Albores del Siglo XVIII - 20a Parte
Por: Santiago Osorio R.
Vigésima Parte
Sobre el estudio de la historia de la ingeniería geotécnica hasta los albores del siglo XVIII (La Edad Moderna)
Segunda Sección
Época Histórica
Dinastía Babilónica (2000- 1600 a.C.) A.C.
Este periodo se destacó por estar bajo el control del rey Hammurabi, quien aprovechó la turbulenta situación y unió Mesopotamia nuevamente bajo su gobierno en lo que más tarde se conoció como el Antiguo Imperio Babilónico, y estableció Babilonia. El período babilónico fue un período de gran desarrollo cultural en ingeniería, astronomía y deportes literarios, y todavía se usa y enseña hasta el día de hoy, incluyendo:
- El sistema de cálculo: un sistema matemático basado en sesenta ya que todos sus números estaban expresados como partes o múltiplos de sesenta.
- Ideó un calendario basado en los ciclos de la luna.
- La división de ingeniería del círculo de 360 grados y sus partes.
- El nivel literario: La epopeya epigráfica de Kilgames apareció en la organización de los fundamentos de la vida civil,
- La ley de Hammurabi, que apareció como una constitución y una ley que regulaba la vida civil y trataba con los ciudadanos mediante el surgimiento de leyes legales y, por tanto, la separación de la autoridad religiosa y secular.
Gilgamesh es una antigua historia o epopeya escrita en Mesopotamia hace más de 4.000 años. Gilgamesh es paralelo a la Tabla de Nippur, una tableta de seis columnas que cuenta la historia de la creación de los seres humanos y los animales, las ciudades y sus gobernantes, y el gran diluvio. Gilgamesh y la tablilla de Nippur son paralelos a la historia de Noé y el Arca (gran diluvio) en el Antiguo Testamento de los libros sagrados judíos y cristianos. El mapa más antiguo del mundo fue dibujado por los babilonios del antiguo reino. La construcción tradicional fue realzada por una nueva forma de adorno de fachada que consiste en figuras diseñadas en ladrillos vidriados de colores.
Los Asirios (c. 4.000 a.C. a 612 a.C.)
Después de la muerte de Hammurabi, Babilonia se desmoronó y los reyes de Assur controlaron más áreas circundantes y llegaron a dominar. Los Asirios re-unieron Mesopotamia y establecieron el primer imperio verdadero. Establecieron muchas ciudades, incluidas Asiria, Khorsabad (Dorshrokin), Nínive y Nimrud. Asiria surgió como fuerza dominante en el norte y se convirtió en un importante centro comercial y político.
Los asirios hacían pagar impuestos por las tierras conquistadas (alimentos, animales, metales o madera). El descubrimiento del Hierro cambió su forma de vida en las armas, y en la vida cotidiana reemplazó las ruedas de madera y se aplicó a los carros tirados por caballos. El ejército asirio se convirtió en la fuerza militar más eficaz.
Durante los períodos asirios, los templos perdieron su importancia en favor de los palacios. Las ciudades más importantes del reino asirio fueron Asiria (construida sobre un saliente de roca caliza), Kaleh y Nimrod. Los reyes de este reino estaban interesados en construir esas ciudades y las fortificaron con murallas y altas torres de defensa, así como con la construcción de palacios, templos y zigurats de material pétreo. Los edificios se caracterizaban por los toros alados y leones alados tallados en piedra, inscripciones y escritos.
En la ciudad de Kaleh se construyeron varios palacios y las entradas se decoraron con enormes estatuas. En la esquina suroeste de la ciudad, construyeron un palacio llamado (Palacio del Gobernador). Tiene un gran patio ubicado en el norte, un salón grande y largo, un salón desplazado en el sur y asegura muchas habitaciones en los lados este y oeste.
El material de construcción para los cimientos fue liben, excepto en algunos cimientos, ubicados en la parte sur, se utilizó adobe. Las paredes de las salas del sur se cubrieron con una capa de asfalto desde la base hasta una altura de 65 cm. Las plantas bajas se revistieron con ladrillos.
La ciudad de Dor-Churkin (Khorspad) tiene una forma casi cuadrada (1760 x 1675 m), y tiene muros gruesos (66,7 m) que la convierten en una fortaleza. Los muros tenían 7 puertas. A ambos lados de cada puerta había erupciones aladas. Esto es evidencia de la evolución de la grandeza de la arquitectura y la construcción en la época (Figura 18 y Figura 19).
Figura 18. Puerta de entrada al palacio Khorsabad
Figura 19. Representación del palacio, templo y zigurat de Khorsabads
También se construyó un palacio muy grande dentro de la valla en una terraza de 12 m de altura desde el nivel del suelo. Utilizaron piedras (de forma cúbica) como material de construcción. El complejo palaciego contiene 200 habitaciones y 30 patios, así como un templo y un zigurat. La base del zigurat tenía forma cuadrada (42 x 42 m). Consta de 7 terrazas (capas) con una altura individual de 6,1 m, lo que hace que la altura total sea de 42,7 m.
Cada terraza tenía un color diferente. Las áreas de las terrazas fueron disminuyendo desde el suelo hasta la cima. Una terraza individual puede albergar un edificio o más (Figura 19). En determinadas ocasiones, la terraza se compone de dos rectángulos de diferentes dimensiones uno encima del otro (Figura 20 y Figura 21). Las terrazas fueron pintadas con pizarras de colores. Los colores de las primeras 4 terrazas fueron: blanco, negro, rosa y azul respectivamente. Se desconoce el color de las terrazas restantes porque desaparecieron. Se construyeron escaleras de caracol para subir al zigurat (Figura 21).
Figura 20. Muro de terraza de Khorsabad
Figura 21. Detalles de la terraza y plano el palacio de Sargon en Khorsabad
La ciudad de Nínive fue la capital durante un largo período de tiempo del imperio asirio. Se construyeron palacios, templos, cuarteles. La ciudad estaba rodeada por una gran valla. Estaba fortificada por castillos. La longitud de su muro exterior es de unos 5 km y tiene 15 puertas. La puerta de Nrkal era la más grande. Su altura era de 16,5 m y estaba construida sobre una terraza de liben (5 m sobre la llanura circundante) lo que hace que la altura total sea de 21,5 m. Su entrada mide 20,70 m de largo y 7,80 m de ancho, conteniendo dos torres a cada lado de la entrada. Se utilizaron piedras para construir la puerta (Figura 22 y Figura 23).
Figura 22. Panorámica de la puerta de Nrkal y muralla de la ciudad de Ninive
Figura 23. Plano de la Puerta Nrkal
La segunda gran puerta de la muralla se llama “Shamash”. Se eleva unos 10 m desde el mosaico y la longitud de su frente desde la entrada este es de 66 m, y su entrada tiene 4,55 m de ancho. La interfaz de la puerta exterior se construyó con piedra recortada de helan (piedra caliza local). En la interfaz se construyeron 6 torres. Las dimensiones de estas torres son 3,5 m de ancho y 22,50 m de alto. Estas torres están conectadas con la muralla que también está construida con piedras. Los muros están a 10 m sobre el nivel del suelo. Otras torres de la muralla tienen las mismas dimensiones a excepción de las dos del lado oeste. Tienen 9,5 m de ancho con un portal de 6,75 m de ancho y la abertura va disminuyendo de ancho hasta llegar a los 4 m. Entre las entradas occidental y oriental existe un largo corredor (61 m), pavimentado con piedras, algunas de las piedras estaban grabadas con el nombre del rey Senaquerib.
El uso de la piedra en los cimientos y construcción de los edificios asirios era muy común porque procedía de las montañas en la zona norte. También utilizaron piedra caliza y alabastro para revestir enormes muros. Lo utilizaron para bases de columnas y umbrales de puertas, así como para pavimentar los pasillos de los edificios importantes. Utilizaron rocas sólidas como diorita, basalto y otras para tallar estatuas y paneles e imágenes destacadas. La cal se utilizaba para unir las piedras pequeñas y no se utilizaba para las piedras grandes. Se utilizó piedra caliza para construir columnas de 4 m de altura y en su extremo superior se colocó una corona en espiral. La sección de las columnas era cuadrada o circular y en la base hay estatuas de animales. Algunas de las columnas eran poligonales con 8 o 16 nervaduras.
En Arabella (Arbil) se excavó un maravilloso túnel (Khariz) a 25 m bajo tierra para recoger agua subterránea. Las aberturas de ventilación se construyeron a intervalos de 42 m. Estas ventilaciones se utilizaron para el mantenimiento y limpieza del canal.
Los últimos tiempos babilónicos (c. 646 a.C. a 539 a.C.)
Babilonia era la capital del reino babilónico. La ciudad estaba rodeada por dos murallas, la exterior tiene un perímetro de 18 a 20 km y consta de tres partes. Fueron construidas con libén y ladrillos. El muro interno consta de dos muros: el primero dentro de la ciudad con un espesor de 6,52 m fue construido con liben y ladrillos, el segundo era más pequeño con un espesor de 3,72 m construido con liben. El muro interno contiene 8 puertas que conducen a la ciudad, detrás de estos dos muros existe un foso de agua (Figura 24).

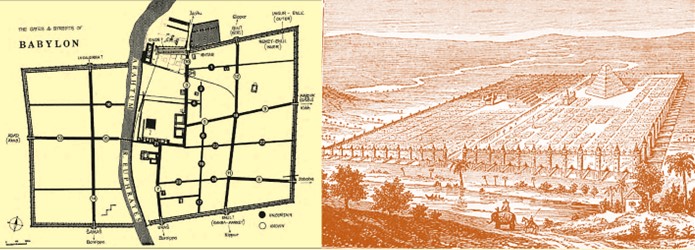

Figura 24. Plano de la ciudad de Babilonia (izquierda) y su representación con base en la descripción de Heródoto c. 460 a.C. (derecha)
La distancia entre las dos murallas era de 2 km. Dentro de esta zona se construyen las casas de la gente corriente. Por lo general, las casas se elevaban por encima del nivel de la calle mediante la construcción de bancos de liben. Para las paredes se utilizaron alquitrán y mortero. La forma cruzada fue el diseño predominante para las casas. Sobre los cimientos se utilizó liben. Todas las paredes estaban enlucidas y pintadas de blanco brillante.
La ciudad de Babilonia se caracteriza por sus calles perpendiculares que terminan en las puertas de la ciudad. Ishtar era la puerta más famosa. Su altura es de 14 m y desemboca en la Calle de las Procesiones que estaba dedicada a la celebración. El ancho de la calle es de 63 m y está pavimentada con láminas de piedras, algunas de ellas de piedra roja y otras de piedra caliza.
En Babilonia se construyeron numerosas casas grandes. La más interesante es la situada al sur de la ciudad en la calle de la Procesión. Tiene una superficie de 310 x 200 m, con una gran entrada y consta de cientos de habitaciones y otros accesorios como patios. En esa casa se construyeron cinco patios, el más grande de 60 x 50 m que representa el Salón del Trono (Figura 25).
Figura 25. Plano del palacio sur del rey Nabucodonosor
El palacio de verano, conocido como “Montaña de Babilonia” debido a su altura, fue construido en forma cuadrada y tiene un área de 250 x 250 m. Estaba a 18 m sobre el nivel de la calle. Contiene dos salones principales, el oriental y el occidental, habitaciones y otros accesorios. Todas las paredes del palacio construidas con ladrillos y yeso. El pavimento consiste en el vertido mediante una mezcla de cal, arena y yeso con aditivos colorantes que le confieren una tecnología única. Las técnicas constructivas y decorativas alcanzaron su apogeo en la época babilónica utilizando ladrillos vidriados para decorar las paredes y suelos y el banco del trono. También se construyeron columnas con coronas helicoidales (Figura 26).
Figura 26. Plano del palacio de verano del rey Nabucodonosor
Los materiales más importantes utilizados en la construcción de palacios, templos y otros edificios fueron grandes piedras de basalto y diorita y otras rocas duras. Se utilizaron en los cimientos y en los trabajos de gancho y giro, en que se basan las grandes puertas.
Se utilizó mármol para revestir las escaleras. Se utilizaron piedras duras en la construcción de los pilares de los puentes sobre el río Éufrates. En las construcciones se utilizó liben de 30 x 30 cm de tamaño y adobe de liben cocido en hornos especiales.
Para las inscripciones en las paredes y puertas se utilizaron vidriados de diferentes colores. Para el color blanco utilizaron óxido de estaño y para el rojo, azul y amarillo utilizaron óxido de cobre, cobre con un poco de plomo, antimonio y plomo respectivamente. Se utilizaba mortero como adhesivo para albañilería o liben que es una mezcla de tierra con agua para hacer barro. El asfalto y el alquitrán se han utilizado para evitar la humedad en los cimientos y muros de la construcción, también se utilizó la cal común como buena cohesión para evitar la humedad en el edificio, cimientos y muros. La madera se utilizó en el techado de palacios y templos y también en la fabricación de las puertas.
Los babilonios utilizaban pilastras en lugar de pilares o pilas, construidas con ladrillos en forma semicircular o triangular. Cada pilastra está compuesta por cuatro pilares interrelacionados y algunos de ellos eran rectangulares, ovalados y ambos están construidos con ladrillos. Tienen el mismo diámetro en la parte superior e inferior, el diámetro en la parte inferior va descendiendo gradualmente hacia la parte superior.
Los babilonios utilizaban ladrillos para construir cúpulas. En Sharubak se encontró una habitación con techo de ladrillos redondos. Los ladrillos se colocaron horizontalmente uno encima del otro. El número de ladrillos iba disminuyendo en orden descendente hasta la cima. Esta técnica todavía se utiliza y se llama capollay.
El monumento más importante de la ciudad son los Jardines Colgantes de Babilonia, que fueron construidos en la esquina noreste del palacio sur (Figura 27). El edificio es casi rectangular (de dimensiones 42 x 30 m). Su planta es más baja que la del palacio y contiene 14 habitaciones similares (de 2,20 x 3 m). Estas habitaciones estaban distribuidas a ambos lados del estrecho pasillo. En una de las habitaciones del medio se encontró un pozo con tres aberturas una al lado de la otra. Los techos de estas habitaciones eran arqueados y sobre ellos se colocaba una gruesa capa de tierra con fines agrícolas (Figura 27).
Figura 27. Representaciones de los Jardines Colgantes de Babilonia
En Babilonia se encontraron 5 grandes templos, el más grande es el templo del dios Murdoch (Templo Aasangkela). Contiene la famosa Torre de Babel, que tiene una base cuadrada (91,55 x 91,55 m). Los lados de la torre son paralelos a las direcciones geográficas. La parte interior se construyó con liben mientras que la parte exterior se construyó con ladrillos (15 m de espesor). La cimentación se construye sobre una capa de barro puro, que es impermeable. Se encontraron ganchos de madera unidos a la base desde el interior a través de las cavidades y el otro extremo atado a la capa de barro. Pretendían apretar fuertemente la base a los cimientos.
La torre consta de 7 capas que se vuelven más pequeñas a medida que se asciende. La subida a la torre se puede lograr a través de 3 escaleras. La escalera del medio tiene 62 m de largo y 9 m de ancho. Las escaleras laterales están conectadas al medio en la segunda y tercera capa respectivamente. El templo está compuesto por un grupo de edificios y habitaciones que rodean el patio (Figura 28). Las dimensiones de las siete capas de la torre se presentan en la Tabla 2.
Figura 28. Vista en planta del zigurat y el templo Aasangkela (izquierda). Imagen de la Torre de Babel (derecha)
Tabla 2: Dimensiones de las siete capas de la torre de Babel
El templo de Ishtar pasó por tres períodos de construcción. Tiene forma rectangular (37,12 x 31,05 m) y cuenta con 20 instalaciones y el patio. Su planta es idéntica a la de otros templos que prevalecían en la antigüedad. Un enorme muro construido con barro y arcilla santificada rodea el templo. En el medio hay un patio cuadrado. En el lado oeste del silo hay tres entradas. La entrada del medio es importante porque es similar a la entrada principal del templo. Rodeando el templo hay un pavimento construido con ladrillos y alquitrán para proteger las paredes externas. A ambos lados del muro se construyeron una serie de salidas para sostenerlo (Figura 29).
Figura 29. Plano del templo de Ishtar (izquierda). Imagen en perspectiva del templo (derecha)
Hay 3 patrones de construcción de zigurat o torres:
- Torre rectangular o zigurat: A la que se puede subir mediante escaleras mediante tres escalones, uno central y otros dos laterales. Este tipo se había extendido en la parte sur de Mesopotamia (por ejemplo, la Torre de Ur y la Torre Uruk).
- Zigurat cuadrado o torre: A este tipo se puede subir a través de suaves rampas construidas en su frente (por ejemplo, las torres de Asiria, Kaleh y Dor-Sharukeen), extendido en la parte norte de Irak (Figura 30).
- Zigurat de base cuadrada: El ascenso se hace a los pisos inferiores por escaleras y a los demás pisos por rampas como en la torre de Babel.
Figura 30. Segundo modelo de zigurat
Dominio extranjero de Mesopotamia (c. 539 a.C. a 637 d.C.)
Los persas (Alakmignon) (c. 539 a.C. a 331 a.C.)
Tras la caída del Reino de Babilonia por parte de los persas, se reconstruyeron las ciudades babilónicas y se construyeron palacios. Los restos de sus edificios son muy pocos.
Los romanos (c. 331 a.C. a 323 a.C.)
Alejandro Magno derrotó al estado persa e hizo de Babilonia su capital. La construcción más importante fue la construcción del patio de juegos rumano, que consta de un patio de gradas semicircular y frente a él un patio dividido en dos partes por columnas semicirculares unidas por pilares poligonales (Figura 31).
Figura 31. Recinto para espectáculos romano
Los persas (Alfrthein) (c. 126 a.C. a 227 d.C.)
Alfrtheon había construido su capital en Tifuson (Al-Madaien), también reconstruyó las ciudades iraquíes (Babilonia, Kish, Navarra, Warka y Asiria), y construyó templos en el estilo romano. Sus edificios se caracterizaban por enormes muros construidos con liben de grandes dimensiones.
En la ciudad de Ashur, los edificios eran únicos por sus columnas. Se utilizaron piedras de formas geométricas en lugar de liben. Comenzaron a construir un Iwan abierto con un patio cuadrado rodeado de columnatas (peristilo) (Figura 32).
Figura 32. Plano del Iwán abierto persa
Se construyeron muchas ciudades entre Irak y Levante como centros de caravanas comerciales. Los habitantes de la ciudad de Asiria reconstruyeron su ciudad y construyeron casas de dos tipos para la gente rica y común. Se utilizaban ladrillos y yeso y las casas de alto nivel se caracterizaban por la precisión y exactitud de las distancias horizontales. El Iwán se convirtió en el lugar más importante de la casa o palacio. El suelo estaba revestido con piezas de baldosas geométricas. El edificio adoptado proporcionaba lugares adecuados para vivir según las estaciones, las caídas del sol y las horas de aire y terminación del día. Además de utilizar las piedras geométricas en los cimientos, se desarrollaron muros verticales que se recubren en su parte superior con una capa de mortero y yeso, las grietas se rellenaron con el mismo mortero.
En el segundo tipo de casas para la gente corriente se utilizaban piedras de formas irregulares (piedra caliza amarilla quebradiza - hallan). Las piedras fueron fijadas con liben, de la misma manera que los asirios solían construir los cimientos profundos sobre liben. El liben era puro, de color amarillo y contiene un tamaño pequeño de material de origen desconocido. La mayoría de estas casas tienen Iwan que se abre desde el norte. Para la construcción del sistema sanitario se utilizó mortero. Había cimientos para los muros (Figura 33).
Figura 33. Corte transversal que muestra la cimentación de una casa con Iwan (escala 1:40)
Los sasánidas (c. 224 d.C. a 637 d.C.)
Tesfón fue la capital de Mesopotamia en esta época. Un famoso palacio conocido como Ewan Chosroes (arco de tesfón) (Figura 34), fue construido con yeso y ladrillos. La superficie del palacio es de 300 m2. El ancho de la entrada del Iwan era de 25,63 m y tenía 43,72 m de largo y el espesor de los muros del fondo era de unos 3 m. Las paredes del lado interior estaban cubiertas con una capa de yeso que contenía decoraciones y muchos cuadros (Figura 34 y Figura 35).
Figura 34. Foto de Ewan Chosroes (Taq-i Kisra)
Figura 35. Plano de Ewan Cosroes (Taq-i Kisra o Ctesiphon)
La ciudad de Hatra (c. 250 a.C. a 226 d.C.)
Esta ciudad creció en el desierto entre los imperios romano y persa. Se encuentra al suroeste de la ciudad de Mosul, debido a que se convirtió en un centro militar para los Frthein, muchos árabes vivían en la ciudad buscando protección para sus templos. Por esta razón la ciudad contiene muchos templos además de torres, murallas y palacios.
Un muro de 8 km de largo construido con barro rodea la ciudad desde el exterior y está rodeado por una profunda trinchera en el exterior. El muro interno tiene 6 km de largo y está compuesto por dos muros con una distancia de 12 m entre ellos. El material utilizado para la construcción son piedras. La ciudad tiene 163 torres, con 4 puertas paralelas a las direcciones geográficas.
El templo de Hatra es uno de los edificios importantes de la ciudad debido a su característico arte arquitectónico y tecnología de construcción utilizada (Figura 36). Tiene forma rectangular (437,5 x 322,5 m). Existe otro muro que se extiende desde el muro norte hasta el muro sur para separar el patio de los edificios. Contiene varios edificios, algunos de los cuales fueron construidos de manera similar al estilo griego con piedras de formas geométricas.
Figura 36. Plano del templo del sol en Hatra
Otro templo famoso se llama Marm. Tiene forma rectangular (22 x 17 m). Las habitaciones también son rectangulares (14 x 11 m). Fueron construidas sobre una plataforma, rodeada por hileras de columnas en forma circular, debajo de ellas existe una segunda hilera de columnas. Para acceder a la sala del templo, hay que subir 7 escaleras con una altura de 1,6 m. Este tipo de construcción se denomina Díptero (Figura 37).
Figura 37. Templo de Marm en Hatra
Las características más destacadas de los edificios de Hatra es el uso de piedras geométricas con yeso como material de mortero, y también usaban ganchos para conectar las piedras. Los espacios entre las piedras se llenaron con una mezcla de yeso de cemento y piedra pequeña. Se utilizó un nuevo método en el techado, donde se usaron piedras recortadas geométricamente en techos con forma semicilíndrica. Algunos de los arcos y bóvedas se extienden por más de medio círculo. Eran construido en estilo radiación (Figura 38).
Figura 38. Estilo de construcción en Hatra
La construcción en el área de Hatra se caracteriza por su fuerza, belleza y arte, y muestra que los civiles avanzados emulan a las grandes civilizaciones.
En la antigua Mesopotamia, el uso de la piedra era muy común en el norte de Irak debido a su disponibilidad. Además, el liben como sustancia sagrada también se utilizó en la construcción de templos.
En las regiones central y sur, que se caracterizan por suelos limosos, el uso de liben, ladrillos y liben cocido fueron los materiales predominantes en la construcción debido a la escasez de piedra. Los ladrillos y arcilla fueron utilizados en técnicas avanzadas que reflejan una ingeniería sofisticada. En determinadas ocasiones se utilizaron piedras en la construcción en el sur de Irak cuando estaban disponibles (por ejemplo, Uruk). En las marismas, la caña y el papiro se utilizan para construir casas (Figura 39). La caña se utilizó en ocasiones en algunos edificios como pilar en los zigurats.
Figura 39. Casa de las marismas construida con juncos y papiro
Referencias
Al-Taie, E. & Al-Ansari, N. & Knutsson, S. (2012). Progress of Building Materials and Foundation Engineering in Ancient Iraq. Advanced Materials Research. 446-449. 10.4028/scientific5/AMR.446-449.220.
Al-Taie, E. (2013). Foundations of educational buildings in Iraq: past, present and future. Luleå University of Technology, Department of Civil, Environmental and Natural Resources Engineering, Mining and Geotechnical Engineering.
Al-Taie, A. & Al-Jeznawi, D. & Faraj, N. (2021). Engineering Characterization of Quaternary Sandy Soil in the Mesopotamia Plain. International Review of Civil Engineering (IRECE). 12. 40. 10.15866/irece.v12i1.18770.
Alfaris, S. (2019). History of Architecture I. Lecture (2) (3) : Mesopotamia. 2nd Year Architecture 2018/2019 second Semester. Tishk International University (TIU), Iraq.
Baker, Heather. (2022). Reconstructing Ancient Babylon: Myth and Reality.
Hageneuer, S. (2016). The influence of Early Architectural Reconstruction Drawings in Near Eastern Archaeology. 10.5281/zenodo.7133065.
Herle, I. (2004). History of geotechnical engineering. Institute of Geotechnical Engineering. TU Dresden.
Kerisel, J. (1985). The history of geotechnical engineering up until 1700. Golden Jub. Book, XI Conf. ISSMFE, San Francisco, Balkema, Rotterdam, 1985.
Osorio S. (2020). La Ingeniería Geotécnica antes del Siglo XVIII. Blog Relatos de la Geotecnia.
