L'essai de 1773 sur la statique – 5a Parte


Por: Santiago Osorio R.

Quinta parte de la quinta entrega de la serie 'DU PLAN INCLINÉ À LA THÉORIE DU COIN DES TERRES(Del plano inclinado a la teoría de la cuña de suelo), una visión detallada del aporte de Charles Augustin Coulomb a la consolidación de la teoría clásica de la mecánica de suelos. Octubre 13 de 2021.



Charles Bossut ejerció en Coulomb una fuerte influencia personal. El abbé era solo seis años mayor que Charles Augustin, tenía menos de 30 años cuando Coulomb comenzó los cursos en la escuela de Mézières. Bossut de joven puede no haber leído ampliamente ni reflejarlo a profundidad; habría expuesto los hallazgos de Phillipe de La Hire y de Bernard Forest de Bélidor, y de hecho los interpretó, pero puede que no haya descubierto el trabajo de cuarenta años atrás de su compatriota Antoine Parent, y Coulomb podría haber dejado Mézières sin saber que el problema de flexión se había resuelto. En cambio, habría tenido, por un lado, el enfoque esencialmente teórico de Galileo y, por otro, las fórmulas prácticas de Bélidor y de La Hire, junto con algunos conocimientos de las contribuciones científicas de Gregory, Bernoulli, Euler, etc. En resumen, de las autoridades a las que cita en el ‘Essai’.


En su primer puesto en Brest, Coulomb habría necesitado usar poco de la teoría de los temas que le interesaron en el ‘Essai’ once años después; pasó dos años haciendo mapas costeros antes de ir a Martinica. Permaneció en la isla durante nueve años, empleado en ‘travaux pénibles sous un ciel brulant (trabajos duros bajo un cielo abrasador)’, al que se dedicó, en palabras del Éloge de Delambre: ‘sin reservas. Ese espíritu de investigación, de experimentación y de teoría, que lo distinguió tan eminentemente, fue capaz de aplicar solo a los medios para ejecutar con mayor economía y resistencia esos trabajos bajo su dirección’. Su regreso de Martinica fue en junio de 1772, solo nueve meses antes de leer el ‘Essai’ a la Académie, y hay una pregunta de cuándo encontró tiempo para hacer sus pruebas sobre la fractura de piedra. Gillmor afirma que realizó experimentos de algún tipo durante los nueve meses, pero también deja en claro que era costumbre de Coulomb en apostamientos posteriores, intentar establecer instalaciones de laboratorio y llevar a cabo experimentos (por ejemplo, sobre fricción en 1779-1780 mientras estaba en Rochefort) sobre temas ajenos a sus deberes militares directos. Por lo tanto, al menos es posible que las pruebas en piedra de Burdeos (p. 6; p. 45) y en ladrillos de Provenza (p. 7; p. 45) se realizaron durante la primera posición de Coulomb en Brest, 1762-1763.



Algunas notas históricas sobre la vida y obra de Coulomb


Coulomb murió el 23 de agosto de 1806; el Institut publicó el ‘Éloge historique de M. Coulomb’ ese mismo año, y fue leído públicamente su autor Delambre, el 5 de enero de 1807. Otro elogio, de Biot, se incluyó en la Biographie universelle de 1813, y luego se reimprimió. Todas las notas publicadas posteriores sobre la vida de Coulomb se remontan a uno u otro de estos dos autores (por ejemplo, Hamilton 1936-7, Hollister 1936, Timoshenko 1953), mientras que el prefacio de Potier a la edición recopilada de 1884 las Mémoires de Coulomb (que, sin embargo, no contiene el Essai) se basa directamente en el Éloge oficial. Quizás se encuentre una excepción en el artículo de Thomas Young sobre Coulomb para el Suplemento de 1824 de la Encyclopaedia Britannica (reimpreso en sus obras recopiladas). Young da, por ejemplo, un muy buen resumen del 'Essai', que pasó por dos ediciones y cincuenta años, y solo fue suprimido en la novena edición de 1876. Aquí a Coulomb se le asigna solo media columna en lugar de 6 páginas dobles; a partir de la 11ª edición de 1910 en adelante, toda mención del Essai desapareció.

Parece que no hubo un trabajo de archivo directo en Coulomb hasta el de Gillmor, cuya biografía fue publicada en 1971, y que da por primera vez un relato relacionado del desarrollo de Coulomb como ingeniero militar y científico. Además, Gillmor aclara varias cuestiones de hecho, sobre las cuales otros biógrafos se habían equivocado. Como un ejemplo trivial, parece que la familia Coulomb no era noble, y no hay justificación para usar el estilo ‘de Coulomb’ para implicar nobleza. Del mismo modo, aunque Coulomb dejó París después del cierre de la Academia en 1793, y se retiró a su propiedad de 50 acres en Blois, no hay evidencia de que fuera perseguido por la ley revolucionaria que prohibía a los nobles permanecer en París.

De nuevo, Hollister afirma sobre Coulomb que ‘... Durante generaciones, su familia había estado encargada del cuidado de las fuentes de Francia’. Esta declaración parece estar basada en una lectura errónea de Delambre, quien ciertamente menciona que, en el momento de la Revolución, Coulomb renunció a l’intendance generale des fontaines de France (la intendencia general de las fuentes de Francia) (en 1792); Delambre luego agrega que esta posición había sido hereditaria en una familia que se había extinguido. Sin embargo, la familia no era la de Coulomb, sino, como descubrió Gillmor, la de los comtes de Villepreux; el título Surintendant des Eaux había sido otorgado por Louis XIII en 1623, y el último comte murió en 1783.

Coulomb fue nombrado Intendant des Eaux et Fontaines du Roi en 1784 (con derechos hereditarios). La posición suena un poco ridícula, pero en realidad estaba lejos de ser una prebenda (sinecure); el intendant era responsable del suministro de agua a todos los edificios reales de París, a Versalles y a Fontainebleau, así como a los suministros públicos extraídos de los acueductos del Rey, y había cierta cooperación entre el intendant real y los administradores del suministro público a Paris. De hecho, Coulomb había estudiado durante algunos años antes de su nombramiento los problemas del bombeo de agua, y fueron estos estudios los que llevaron a su nominación.

El Éloge oficial de Delambre guarda silencio sobre estos asuntos y, de hecho, se muestra reticente respecto de muchos de los intereses actuales. Coulomb es recordado como un gran científico, cuya fama se basa en sus descubrimientos en electricidad y magnetismo, en su invención de la balanza de torsión y la consiguiente verificación de la ley de cuadrados inversos para cargas eléctricas estáticas. No dejó a sus hijos (en palabras del Éloge) ninguna otra herencia que un nombre respetado, el ejemplo de sus virtudes y el recuerdo de los brillantes servicios que había prestado a la ciencia. Su trabajo sobre fricción se menciona solo brevemente. El 'Essai' no tiene nombre ni fecha, pero Delambre señala que, después de su regreso de Martinica, Coulomb leyó una Mémoire a la Academia que le valió el título de corresponsal.

El ‘Essai’ aplicado


El mariscal Vauban había perfeccionado el sistema de zanjas, dentro del cual los defensores podían maniobrar, y desde el cual podían disparar a los atacantes sin exponerse. Estas fortificaciones dieron lugar a algunos de los principales problemas de la ingeniería civil; las paredes en tierra de las zanjas tuvieron que ser contenidas, por lo que se requirió conocimiento de ‘la poussée des terres (el empuje de tierra)’, y la construcción de arcos de mampostería estuvo involucrada, por lo que se requirió conocimiento de ‘la poussée des voutes (el empuje de bóvedas)’. Vauban había dado sus propias reglas, y La Science des Ingénieurs de Bélidor proporcionó tablas adecuadas tanto para muros de contención como para arcos de mampostería.

No es demasiado imaginativo suponer a Coulomb en Martinica con una copia de Bélidor en su bolsillo, y sentir su insatisfacción con estas reglas prácticas pero eficientes, tanto como teórico con una fuerte inclinación hacia las matemáticas, como ingeniero práctico preocupado por la economía y resistencia. Hay muchas razones para que Coulomb haya escrito el 'Essai' para su propio uso (p. 4) como un intento de proporcionar soluciones más racionales a los problemas planteados por las tareas en las que estaba involucrado. Fueron estas soluciones las que presentó a la Académie, como savan étranger (erudito extranjero), el 10 de marzo y el 2 de abril de 1773.

De acuerdo con su práctica habitual, la Académie nombró a dos jurados para examinar e informar sobre el Essai de Coulomb. Estos jurados fueron de Borda, pensionnaire en la clase de géométrie, y Bossut, associé en la misma clase. Ellos informaron muy favorablemente, un año después, en abril de 1774, con una recomendación para su publicación. Además, por una regla de 1753, cada académicien tenía derecho a proponer un nombre como correspondant, y dicha propuesta tenía que ser aprobada por una mayoría de dos tercios de todo el cuerpo; Bossut propuso a Coulomb como su correspondant, y fue debidamente elegido el 6 de julio de 1774. En posteriores séances de la Académie, Coulomb se sentaría en una mesa directamente detrás Bossut, y él mismo podría presentar Mémoires a la Académie.

La característica sobresaliente del 'Essai' es, por supuesto, el uso de principios limitantes. Ningún escritor anterior había permitido que el plano inclinado de deslizamiento detrás de un muro de contención entrara en el problema en términos de un parámetro arbitrario, determinándose finalmente el plano real mediante el uso de métodos variacionales para encontrar un máximo (o mínimo). Como señala Coulomb en su propia introducción, esta técnica es común a su ataque a los problemas de fractura de columnas y al colapso de los arcos. Coulomb usa estas ideas con habilidad, pero no comienza a competir con la habilidad matemática de Euler o de Bernoulli; matemáticamente, el 'Essai' es de importancia insignificante. Sin embargo, mientras que Euler había resuelto (por ejemplo) el problema matemático general de la elástica, y luego había profundizado la solución para que pudiera aplicarse a un modelo más o menos representativo de algo real (el pandeo de una columna elástica), todos los problemas de Coulomb en el 'Essai' surgieron directamente de la experiencia en ingeniería. No estaba interesado en las “matemáticas aplicadas”, sino en el uso de las matemáticas para obtener soluciones a problemas prácticos reales.

La Bibliografía de Coulomb


Las siguientes son las referencias utilizadas por Coulomb en su ‘Essai’, a las que posteriormente se hace una descripción, basada en la obra de Heyman de 1972.

  • DAVIDIS GREGORII, Catenaria, Philosophical Transactions no. 231, 637 (1697).
  • GUILLAUME AMONTONS, De la résistance causée dans les machines, tant par les frottemens des parties qui les composent, que par la roideur des cordes qu’on y employe, et la maniere de calculer l’un et l’autre, Histoire de l’Académie Royale des Sciences 1699, 206, Paris (1702).
  • CHARLES BOSSUT et GUILLAUME VIALLET, Recherches sur la construction la plus avantageuse des digues, Paris (1764).
  • PIERRE VAN MUSSCHENBROEK, Essai de Physique, translated from the Dutch by Pierre Massuet, Leyden (1739).
  • LEONHARDO EULERO, Solutio problematis de invenienda curva, quam format lamina utcunque elastica in singulis punctis a potentiis quibuscunque sollicitata, Commentarii Academiae Scientiarum Imperialis Petropolitanae 1728, 3, 70, Petersburg (1732).
  • JAMES BERNOULLI, Opera (2 vols.), Geneva (1744).
  • PHILIPPE DE LA HIRE, Traite de Mécanique, Paris (1695).
  • PHILIPPE DE LA HIRE, Sur la construction des voutes dans les édifices, Mémoires de l’Académie Royale des Sciences 1712, 69, Paris (1731).
  • BERNARD FOREST DE BÉLIDOR, La science des ingénieurs dans la conduite des travaux de fortification et d’architecture civile, Paris (1729).
  • SEBASTIEN LE PRESTRE DE VAUBAN, Traité de l’attaque des places, Paris (1704); Traité de la défense des places, Paris (1706).

En ‘L’essai de 1773 sur la statique – 1a Parte’ se inició el tratamiento de las referencias bibliográficas de la Mémoire.

DAVID GREGORY (1661-1708)


El documento ‘Catenaria’ (De curva catenaria demonstrationes geometricae, ad reverendum virum D. Henricum ... aedis Christi Oxoniae) aplica el método de fluxiones de Newton para determinar la forma de una cadena colgante. Veinte años después del descubrimiento de Hooke, David Gregory utilizó los mismos principios para describir la estabilidad de los arcos. En el documento se discuten las propiedades de la catenaria, pero son los corolarios de Gregory los que son de interés actual. La siguiente traducción de parte del corolario 6 se debe a Samuel Ware (A treatise of the properties of arches, and their abutment piers, 1809), la cual formó parte de una carta que Gregory escribió en 1697 y que relaciona la forma de la catenaria con la estabilidad de un arco:

"En un plano vertical, pero en una situación invertida, la cadena conservará su figura sin caer, y por tanto constituirá un arco muy delgado, o fórnix; es decir, esferas infinitamente pequeñas rígidas y pulidas dispuestas en un arco invertido de una catenaria formarán un arco; ninguna parte de la cual será empujada hacia afuera o hacia adentro por otras partes, pero, manteniéndose firme la parte más baja, se sostendrá por medio de su figura. Pues dado que la situación de los puntos de la catenaria es la misma, y ​​la inclinación de las partes hacia el horizonte, ya sea en la situación ACB, o en una situación invertida, de modo que la curva puede estar en un plano perpendicular al horizonte, es evidente que debe mantener su figura sin cambios en una situación como en la otra. Y, por el contrario, nadie más que la catenaria es la figura de un verdadero arco legítimo, o fórnix (fondo de saco). Y cuando se apoya un arco de cualquier otra figura es porque en su espesor se incluye alguna catenaria. Tampoco se sostendría si fuera muy delgado y compuesto de partes resbaladizas. Del Corolario 5 puede ser recogido, por qué fuerza un arco, o contrafuerte, presiona un muro hacia afuera, al que se aplica; porque esto es lo mismo con la parte de la fuerza que sostiene la cadena, que se dibuja según una dirección horizontal. Porque la fuerza, que en la cadena se tira hacia adentro, en un arco igual a la cadena se impulsa hacia afuera. Todas las demás circunstancias relativas a la resistencia de los muros a los que se aplican los arcos pueden determinarse geométricamente a partir de esta teoría, que son las cosas principales en la construcción de edificios."

Ware se opone a la totalidad de este pasaje y produce argumentos engañosos para tratar de demoler su validez. Ware mismo, sin embargo, agregó la cursiva (Et cujuscunque alterius figurae Arcus ideo sustinetur, quod in illius crassitie quaedam Catenaria inclusa sit (‘Y el arco de cualquier otra figura se sostiene, pues, porque en su espesor hay una Catenaria incluida’)), y esta es una declaración muy poderosa. Traduciendo a términos modernos y ampliándose, Gregory afirma que, si se puede encontrar alguna línea de empuje apoyada dentro de la mampostería, entonces el arco se mantendrá.

Esta idea, junto con la de las esferas pulidas de la catenaria invertida, fue utilizada brillantemente por Giovanni Poleni (1748) en su demostración de la estabilidad de la cúpula de San Pedro. Robert Hooke anticipó a Gregory en 1675. A su libro sobre helioscopios se añade, ‘para llenar el vacío de la página siguiente’, una serie de anagramas junto con breves descripciones de los temas a los que se refieren, entre ellos (nº 3) el famoso ut tensio sic vis (para que la fuerza de tensión). El número 2 se refiere a “la verdadera forma matemática y mecánica de todo tipo de arcos para la construcción”, y el anagrama produce “Ut pendet continuum flexile, sic stabit contiguum rigidum inversum (A medida que el continuo flexible cuelga, también lo hará la contigüidad rígida invertida)”; Clifford Truesdell la interpreta así: “Como cuelga la línea flexible, así pero invertido se mantendrá el arco rígido”. La última oración citada anteriormente del corolario de Gregory insiste en que la cuestión de la estabilidad de los arcos y los muros se reduce a la solución de un problema matemático.

GUILLAUME AMONTONS (1663-1705)


Amontons había planteado previamente la idea de que la fuerza de fricción entre dos cuerpos dependía solo de la fuerza que los presionaba, y no del área de contacto. Como se señala en el Histoire del volumen de la Académie de 1699: “Cette nouveauté causa quelque étonnement a l’Academie M. de la Hire consulta aussi-tôt l’expérience (Esta novedad causó cierto asombro en la Academia, M. de la Hire inmediatamente consultó la experiencia)”. (Las Mémoires de la Académie fueron siempre publicadas en esa época con un prefacio que consiste en resúmenes críticos; en el volumen de 1699, por ejemplo, la Histoire ocupa 123 páginas, y los Mémoires ocupan 284 páginas.) M. de La Hire es el mismo La Hire, quien escribe sobre arcos de mampostería. En este caso, realizó experimentos sobre las fuerzas friccionales y confirmó las hipótesis de Amontons (Figura 1). La Histoire reconoce que Amontons tiene prioridad sobre el tema, y ​​su Mémoire da resultados experimentales de fricción entre cuerpos sólidos y para cuerdas que pasan cilindros redondos. Para este último problema, Amontons publica largas tablas que dan la fuerza de fricción para cuerdas desde 1/12 pulgada hasta 2-1/2 pulgadas de diámetro cargadas desde 1 hasta 100000 lb. Amontons concluyó de las pruebas en cuerpos sólidos que la fuerza de fricción realmente dependía solo de la fuerza de compresión, que era lo mismo para hierro, cobre, plomo y madera, si las superficies de contacto estaban lubricadas, y que en estos casos el coeficiente de fricción era 1/3.

Figura 1. Coulomb utilizó los resultados de Amontons en su ‘Theorie des Machines Simples


CHARLES BOSSUT (1730-1814)


No hay razón para dudar de la sinceridad del cálido homenaje de Coulomb a Bossut en su ‘Essai’ (p. 10). Bossut había enseñado a Coulomb en la escuela de ingeniería de Mézières. La obra de 1764 de Bossut contribuyó en el campo de la hidráulica a perfeccionar y ampliar los resultados conocidos hasta el momento sobre el comportamiento de los fluidos en movimiento, en especial el de los líquidos, analizando la pérdida de carga o la resistencia de un líquido al desplazarse a lo largo de canales, revisando la resistencia que experimenta un objeto con determinada forma geométrica cuando se desplaza en un líquido.

El ensayo sobre diques ganó el Prix quadruple propuesto por la Real Academia de Toulouse en 1762; que se publicó en París en 1764 como una ‘ouvrage pour servir de suite à la seconde Partie de l’Architecture Hydraulique de M. Bélidor (obra que sirva de continuación a la segunda parte de la arquitectura hidráulica de M. Bélidor)’, y se ocupa de varios problemas, incluyendo los del diseño de muros de muelles, embarcaderos, presas, atracaderos, y cajones (caissons), así como la de la mejor forma de aliviadero desde un reservorio. Al discutir la falla de un muro de contención, resumido a continuación, Bossut dice que

la coherencia (adherence) entre dos superficies surge del entrelazamiento (engrenement) de sus partes. Esta fuerza es análoga a la resistencia que una viga de madera, fijada en un muro y cargada con un peso, opone a su fractura; pero hay que señalar que entre estos dos tipos de fuerzas existe la diferencia de que las fibras de una viga de madera son flexibles y extensibles, lo que significa que la resistencia ofrecida no es la misma en todo el tramo sobre el que se produce la fractura, mientras que la coherencia entre dos superficies vecinas del dique, dado que surge del entrelazamiento de porciones duras que carecen de toda elasticidad, debe ser la misma en toda la sección.”

Esta parece ser la diferencia entre el comportamiento de la madera y la piedra señalado por Coulomb en la pág. 10 del ‘Essai’; la madera debe tratarse como elástica en la fractura y la piedra (o tierra) como “rígida”.

En su diseño de un muro de contención simple, Bossut hace dos supuestos de diseño alternativos. Ambas hipótesis se refieren a estados límites de equilibrio; en el primero, se supone que el muro permanece sólido y falla al volcar sobre su pata. En el segundo, que Bossut considera más apropiado para los diques de tierra que para la mampostería, supone que cada sección horizontal está en el punto de falla, es decir, el dique ‘tend à se diviser par tranches horizontales (tiende a estar dividido por tramos horizontales)’. Tomando el caso especial de un dique con la cara aguas abajo HN vertical, y para el cual el nivel del agua llega justo a la parte superior del dique (Figura 2), Bossut encuentra la forma de la cara curva aguas arriba HM.

Figura 2. Análisis de dique de Bossut y Viallet


Supone que la falla en el nivel MN ocurre por rotación sobre N, de modo que la separación ocurre a lo largo de NM. El momento de vuelco debido a la presión del agua será resistido no solo por el peso de la porción HNM del dique, sino también por la cohesión del material, que se considera uniforme a lo largo del NM (es decir, Bossut lo supone ‘rígido’, aunque al final de su análisis declara que el valor de la cohesión se encuentra mediante pruebas). Si p es el peso unitario del agua y π el peso unitario del material del dique, y denotando la fuerza cohesiva por unidad de longitud por πN, Bossut obtiene fácilmente la ecuación de equilibrio para HNM:


Bossut señala que el despreciar la cohesión solo puede mejorar la seguridad del dique (‘ne fait d’ailleurs que concourir à la solidité de la digue (además solo contribuye a la solidez del dique)’). Tomando la razón de pesos unitarios n = p/π como 7/10, la ecuación (5.3) da x/y = 13/24, casi exactamente. Por lo tanto, la regla práctica de una inclinación de 1 en 2 concuerda bien con esta teoría, particularmente cuando la superficie aguas arriba se reviste con escombros de mampostería. Bossut señala además que la superficie aguas abajo HT no puede mantenerse vertical a menos que también se revista con mampostería; de lo contrario, la superficie debe dársele una pendiente ‘suivant le degré de fluidité des terres (según el grado de fluidez de la tierra)’.

La división del dique en rodajas, como en la Figura 2, y la redacción de una ecuación de equilibrio para una porción finita HNM, es un método de ataque seguido de cerca por Coulomb en su artículo 15, pág. 24. De hecho, la ecuación (5.2) puede derivarse directamente considerando el equilibrio de una rebanada delgada del dique (Figura 3).

Figura 3. Rebanada de análisis del dique de Bossut


Bossut comenta (en la pág. 10) sobre la existencia de lo que ahora se llamaría presiones de poros en el agua:

Es evidente que en el caso de que la tierra frente a los cimientos del paramento aguas arriba no fuera perfectamente contigua a este paramento, el agua penetraría en este vacío (‘s’insinueroit dans ce voide’ (se arrastraría a este vacío)) y empujaría sobre el dique en este lugar con una cabeza igual a la altura del nivel del agua por encima del fondo del cimiento socavado.”

PIERRE (PETRUS) VAN MUSSCHENBROEK (1692-1761)


En 1729 Musschenbroek publicó en Leyden sus Physicae experimentales, et geometricae... Dissertationes; este libro contiene la extensa sección (pp. 421-672) ‘Introductio ad cohaerentiam corporum firmorum’, en la que Musschenbroek ofrece los resultados de una gran cantidad de pruebas de materiales en tensión, flexión y compresión, principalmente en una variedad de tipos de madera; también se informan algunas pruebas de tracción en cables metálicos. Se incluyen descripciones y grabados de las máquinas de prueba (Figura 4).

Figura 4. Máquina de ensayo de tracción de Musschenbroek


Las pruebas de flexión confirman el resultado de Galileo de que la resistencia final de las vigas rectangulares es proporcional al ancho y al cuadrado de la profundidad. Las pruebas de compresión son las primeras registradas para los puntales, y Musschenbroek obtuvo experimentalmente el resultado posterior de Euler de que la carga de pandeo (Figura 5) era inversamente proporcional al cuadrado de la longitud. Por lo tanto, Musschenbroek estaba lidiando con columnas esbeltas de madera, mientras que la preocupación de Coulomb eran los robustos pilares de mampostería.

Figura 5. Pandeo de columnas según Euler (n = factor numérico de condiciones de empotramiento)


El ‘Introductio...’ inicia con (p. 431).: ‘Vocamus Cohaerentiam, Firmitatem vel Resistentiam solidorum eam vim corporum majorum, qua partes quomodocunque et â quacunque causa conjunctae resistunt divulsioni aut fracturae... (Exige consistencia, durabilidad y resistencia a los cuerpos del peso de los sólidos, y las partes de cualquier forma y por cualquier motivo conectadas resisten una rotura o fractura…).’

La referencia de Coulomb es el Essai de Physique de 1739, que contiene la nota de que fue traducido del holandés. El Capítulo 19 de este trabajo, De l’Adhérence des Corps, contenido en las páginas 344-61, comienza:

Nous appellons Adhérence, ou Cohésion, cette condition et force des Corps, par laquelle leurs parties s’opposent à leur séparation...”, que es una traducción exacta del latín de 10 años antes. El capítulo 19 del texto francés es, de hecho, un resumen en menos de 20 páginas de las 250 páginas del latín. Se registran las resistencias de varios materiales, pero no hay una descripción del aparato de prueba. Sin embargo, se añaden algunos resultados experimentales en francés; en particular, la prueba en una columna (pilastra) de ladrillos no es atractiva en latín. Solo se citan algunas de estas pruebas ‘robustas’, y Musschenbroek no modifica su ‘fórmula de Euler’.

La columna de ladrillo se rompió en 195 lb (Coulomb p. 13); la carga de pandeo de Euler (suponiendo un módulo elástico de 3x106 lb/in2) es de aproximadamente 560 lb. Una prueba en una columna de ladrillo de dos veces la longitud podría haber dado una carga de rotura algo menor a 140 lb. Quizás sea significativo que, al refutar a Musschenbroek, Coulomb elige reducir a la mitad la longitud en lugar de duplicarla.

Los niveles de esfuerzos, tanto en la construcción en madera como en la mampostería, son extraordinariamente bajos, y esto está implícito en la fantasía de ‘rascacielos’ de Coulomb (p. 14). En la práctica, existe relativamente poco peligro de falla, ya sea por inestabilidad o por aplastamiento. El propio Coulomb no considera ninguno de los modos en su análisis de arcos, y los resultados de Musschenbroek sobre la resistencia del material y la estabilidad de los miembros a compresión no son relevantes para el diseño del arco.

Musschenbroek lo menciona al pasar por el problema de las pilastras en las iglesias, y calcula una carga de ruptura; sin embargo, incluso para los pilares que soportan una superestructura, los esfuerzos siguen siendo muy pequeños. Esta aplicación más amplia se refleja en breves párrafos de la p. 2, y más adelante en las págs. 14-15, del ‘Essai’ de Coulomb. Musschenbroek usa adherencia y cohesión (Adhérence, ou Cohésion) como sinónimos.

LEONHARD EULER (1707-83)


El documento citado es una obra temprana, publicada 16 años antes que el libro Methodus inveniendi lineas curvas maximi minimive proprietate gaudentes, que aplica métodos variacionales para el problema de determinar la forma en que cuelga una cadena y otros, como el famoso problema de la deformación por pandeo de columnas. Euler volvió a este último problema en 1757 en su artículo: ‘Sur la force des colonnes (Sobre la fuerza de las columnas)’, Mém. Acad. Berlin (Figura 6).

Figura 6. Obras de Euler en el ‘Essai’ de Coulomb


El artículo de 1728 se refiere tanto a James como a Daniel Bernoulli, y es un correcto y aburrido catálogo de la forma de una cadena flexible bajo diversas condiciones de carga. Coulomb observa con justicia, p. 30 que, aunque él y Euler tienen la misma fórmula general, no hay nada más en común. Euler trata con una cadena flexible cuya forma sigue exactamente la línea de tensión, mientras que Coulomb trata con un arco de espesor finito cuya línea de empuje no está obligada a seguir la forma de la línea central del arco.

JAMES (JACOB, JACQUES, EL ANCIANO) BERNOULLI (1654-I705)


Hermano mayor de Johann Bernoulli, tío de Daniel y Nicholas; Jacques (el más joven) (1759-89), era sobrino de Daniel. El documento ‘Problema de Curvatura fornicis, cujus partes se mutuo proprio pondere suffilciunt sine opere caementi’, Opera, vol. 2, p. 1119, se incluye entre la Varia Posthuma. El artículo es de solo cinco páginas, y contiene poco que no fuera presentado por Gregory. La primera solución de Bernoulli (correcta) es observada por él como idéntica con la de Gregory (‘… quod indicat curvam Catenariam, ut habet GREGORIUS (lo que indica que la curva de la catenaria, por lo que tiene GREGORY)’). Su segunda solución es, como afirma Coulomb, incorrecta, y parece que no tiene sentido referirse a Bernoulli. Sin embargo, es interesante que Coulomb conociera el trabajo de Bernoulli. En el mismo vol. 2 de la Opera se reproduce (p. 976) la carta publicada en la Histoire de l’Académie des Sciences de 1705: ‘Véritable Hypothèse de la Résistance des Solides, Avec la Démonstration de la Courbure des Corps qui font ressort. (Verdadera hipótesis de la resistencia de los sólidos, con la demostración de la curvatura de los cuerpos que hacen resorte)’. Esta carta de 14 páginas contiene la solución del problema de la flexión elástica de un voladizo, en el que Bernoulli obtiene la forma correcta pero las constantes numéricas incorrectas (Figura 7). Su diagrama es muy similar al de la figura 6 de Coulomb; Bernoulli continuó asumiendo (como Galileo) que la rotación se produjo en la raíz alrededor del punto inferior de la viga, por lo que su solución no satisfizo el equilibrio horizontal. Coulomb estaba interesado en la resistencia de un voladizo, y Bernoulli en sus propiedades elásticas.

Figura 7. Obra de Jakob Bernoulli sobre flexión de vigas en voladizo


PHILLIPE DE LA HIRE (1640-1719)


Proposición 125, p. 465, de Traité de Mécanique (1695, más tarde reimpresa en 1730 en el volumen 9 de las Mémoires de l’Académie Royale des Sciences), se ocupa del peso que se debe dar a cada voussoir (dovela) de un arco para que todas las voussoirs estén en equilibrio, a pesar de que sean lisas y puedan deslizarse libremente una sobre otra. ‘C’est une des plus difficiles questions qu’il y ait dans l’Architecture, que de sçavoir la force qu’on doit donner aux murs & aux piédroits qui soutiennent des voutes & des arcs, pour résister à l’effort que font les voussoirs qui les forment, pour les écarter (‘Es una de las cuestiones más difíciles que hay en Arquitectura, conocer la fuerza que se le debe dar a los muros e impostas que sostienen bóvedas y arcos, resistir el esfuerzo los segmentos que los forman, para alejarlos)’. Por lo tanto, el problema que La Hire desea resolver es el del diseño de los pilares o contrafuertes de un arco, para que se mantengan firmes bajo el empuje de las dovelas, es decir, se requiere el valor del empuje del arco. El modelo conceptual del arco de La Hire, en el que las dovelas pueden deslizarse sin fricción, lo lleva a investigar el infructuoso problema inverso de las condiciones para la estabilidad del modelo. Resuelve este problema construyendo un polígono de fuerza que involucra los pesos de las dovelas y el polígono funicular correspondiente para el arco. Para un arco de forma dada con dovelas lisas (La Hire toma el arco de medio punto (semi circular) como ejemplo), el polígono funicular se puede dibujar de inmediato; entonces se puede construir el polígono de fuerza y, por lo tanto, determinar los pesos de las dovelas.

Finalmente, la posición del polo del polígono de fuerza determina el empuje horizontal del arco. Dado que línea de imposta (línea horizontal que forma la base de las dovelas de imposta de un arco de medio punto (semi circular) son horizontales (Figura 8), La Hire deduce que los pesos de las dovelas de imposta (springing o dovelas ubicadas sobre los pilares. Figura 9) deben ser infinitos y, por lo tanto, concluye que dicho arco compuesto de dovelas lisas no puede sostenerse. Sin embargo, señala que en la práctica las dovelas no pueden deslizarse una sobre la otra, por lo que no es necesario seguir exactamente los cálculos teóricos, sino solo usarlos como guía.

Figura 8. Línea de imposta horizontal de las dovelas de un arco semi circular (de medio punto) sobre los pilares de base. Pied-droit corresponde a la dovela de base o imposta


Figura 9. Partes de un arco


La Hire volvió al problema 17 años después, y usó casi el mismo preámbulo en su Memoria de 1712 sobre arcos: “C’est un problème des plus difficiles qu’il y ait dans l’Architecture, que de connoître la force que doivent avoir les pieds-droits des Voûtes pour en soutenir la poussée... (Es un problema de lo más difícil que hay en Arquitectura, conocer la fuerza que deben tener las impostas de las Bóvedas para soportar el empuje)’; pero aquí, aparentemente insatisfecho con el tratamiento basado en dovelas lisas, propone una teoría más representativa del arco real. La Hire comenta que cuando los pilares de un arco son demasiado débiles para soportar el empuje, el arco se rompe en una sección en algún lugar entre la imposta (springing) y la piedra angular o clave (keystone). En su figura 1 (Figura 10) considera que la junta LM es crítica, y el bloque LMF se considera entonces como una sola dovela, al igual que el bloque LMI que descansa sobre el pilar IBHS.

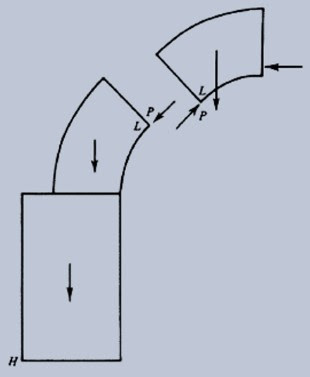

Figura 10. Análisis de dovela de La Hire (1712)


En la Figura 11 al considerar el equilibrio vertical del bloque superior, se puede encontrar el empuje P, y La Hire supone que este empuje actúa tangencialmente al intradós en el punto L. Entonces, tomando momentos alrededor de H para la porción inferior del arco y el pilar, se puede derivar una ecuación que exprese la estabilidad de toda la estructura.

Figura 11. Equilibrio vertical del bloque superior del arco de La Hire


Las líneas de construcción en la figura de La Hire dan ciertos triángulos similares a partir de los cuales la ecuación de estabilidad se puede deducir semi gráficamente. El hecho de que la línea de empuje es tangencial al intradós en la sección crítica parece una suposición “natural”, pero La Hire no comenta sobre esto. Tampoco da ninguna regla para localizar el punto crítico L, es decir, para determinar el ángulo LCE.

Las mismas ideas se aplican luego al caso de la plate-bandes (Figura 12). Como señala Coulomb (observaciones finales, p. 40), puede ser posible encontrar un caso más crítico para algunos arcos planos. La declaración de que la ‘dovela’ superior LMF permanece sólida no está sujeta a ningún escrutinio por parte de La Hire; de hecho, puede ser imposible para algunos arcos planos (por ejemplo, para una plate-band (banda de placa) delgada) continuar la línea de empuje de tal manera que permanezca dentro de la mampostería. Es decir, no se ha demostrado que la segunda condición de equilibrio de Coulomb se satisfaga para la parte central del arco entre L y la piedra angular.

Figura 12. Tipos de plate-bandes


BERNARD FOREST DE BELIDOR (1697-1761)


Escribió varios textos de ingeniería, entre ellos el octavo Dictionnaire portatif de l’ingénieur (1755) y el Architecture Hydraulique (1737-53) en cuatro volúmenes. La science des ingénieurs (1729) mencionado por Coulomb también tiene la naturaleza de un manual de ingeniería. Aunque se publicaron en cuarto, los seis libros de entre 60 y 100 páginas cada uno, están numerados por separado y tienen sus primeras páginas decoradas individualmente. El libro 1 de 80 páginas tiene el título actual de la Théorie de la Maçonnerie. Los primeros tres capítulos tratan de nociones elementales de estática, y se muestra cómo se puede determinar el espesor de un muro de contención para resistir una fuerza de vuelco dada debido a la presión de tierra.

Los valores reales de los empujes del suelo se encuentran en el capítulo 4: ‘De la manière de calculer la poussée des Terres que soutiennent les revêtements des Terrasses & des Remparts, afin de savoir l’épaisseur qu’il Faut Leur Donner (Cómo calcular el empuje de tierra soportado por los revestimientos de las Terrazas y Terraplenes, para conocer el espesor que se les debe dar)’. Bélidor comienza señalando que los suelos recién removidos (nouvellement remuées) y no compactados (sans être battuës) tienen una pendiente natural de aproximadamente 45° en promedio (menos empinada para la arena y más empinada para los suelos arcillosos (grasses et fortes)). A partir de esta observación experimental, deduce que la función del muro de contención es mantener la presión de un prisma de 45°, es decir, evitar que una cuña de tierra se deslice a lo largo de un plano de esta pendiente. Calcula la presión del fluido de una cuña triangular de 45°, y luego declara que la tenacité del suelo reducirá el empuje a la mitad del valor calculado. Por lo tanto, su valor final para el empuje del suelo es la mitad del peso de la cuña triangular (1/4γh2, donde γ es la densidad del suelo y h la altura del muro de contención), actuando a una distancia 1/3h sobre la base del muro. Suponiendo que la densidad de la mampostería es un 50% mayor que la del suelo, es fácil encontrar las dimensiones necesarias de un muro de contención de cualquier forma requerida.

Bélidor observa el profil général de Vauban para todos los muros de 10 pies a 80 pies de altura. Estas dimensiones ‘universales’ fueron diseñadas para permitir una gran variedad de condiciones prácticas; el espesor de la cresta se especificó en 4,5 pies en piedra de buena calidad, o 5,5 pies (o más) para piedra más pobre, con una inclinación estándar de 1 en 5 (ver las observaciones de Coulomb en p. 20). Bélidor afirma que la mayoría de los ingenieros consideran que la masa es demasiado grande, pero él mismo proporciona tablas con este valor para alturas de muro de 10 a 100 pies en pasos de 5 pies (Figura 13). Su ancho de cresta para un muro de 35 pies de altura es 5 pies 6 pulgadas 11 líneas (véase el valor de Coulomb de 5 pies en la página 20). Además, sus espesores para muros de altura 10, 15 y 20 pies son 1 pie 9 pulgadas 1 línea, 2-6-2 y 3-3-5 respectivamente, y estos valores respaldan los comentarios de Coulomb en la pág. 20.

Figura 13. Tabla de Bélidor para dimensionamiento de muros de revestimiento


Bélidor presta cierta atención al factor de seguridad y, en un ejemplo numérico, aumenta las dimensiones del muro de contención para obtener un factor de seguridad de 1.2 (véase el valor de Coulomb de 1.25 en la página 20). También se hacen cálculos para muros con parapetos y para muros con contrafuertes (las tablas de Vauban estaban destinadas solo a muros reforzados con contrafuertes); los espacios estándar para los contrafuertes se toman a 15 pies y 18 pies.

El libro 2 de 64 páginas tiene el título actual de la Mécanique des Voûtes (de la mecánica de las bóvedas). El primer capítulo trata sobre los arcos de voussoir y sus empujes, y comienza rechazando la regla empírica de Blondel (Figura 14). El intradós del arco se divide en tres cuerdas iguales AC, CD y DB; DBE es una línea recta con DB = BE, y el punto E ubica el borde exterior del pilar de soporte. Bélidor comenta que la regla no involucra el espesor del arco ni la altura de los pilares. (La segunda crítica, al menos, quizás no sea importante; Moseley demostró en 1843 que se podía asignar un ancho finito a los pilares para llevar un empuje dado, independientemente de su altura). Sin embargo, Bélidor está tratando de estudiar la mecánica de los arcos, y no se contenta con las reglas empíricas a menos que sean el resultado de una investigación matemática. De hecho, su trabajo en arcos se basa firmemente en el tratamiento de La Hire (Figura 10). Bélidor supone que la sección más débil del arco está a 45° de la corona, y la estadística simple da el valor del empuje en la sección LM como √2W, donde W es el peso del voussoir LMF. Sin embargo, no sigue a La Hire exactamente. Además de introducir el valor de 45°, no toma el empuje para actuar a través del punto L en el intradós, sino en el punto medio de LM; esto conduce a pilares ligeramente más gruesos para el mismo valor (√2W) del empuje. Como excepción, el empuje se toma para actuar a través de L como ejemplo de un arco elíptico; se considera que el punto L está a la mitad de la elipse desde la imposta hasta la piedra angular o clave (Figura 14).

Figura 14. Análisis de arco de Bélidor


Los capítulos 2, 3 y 4 se ocupan del cálculo de las dimensiones necesarias para los pilares de soporte para varias formas de arco; Se hace una referencia pasajera a la catenaria y a la catenaria invertida (ver L’essai sur la statique – 1a Parte). En un cálculo para el cual el ancho del muelle es de 6 pies 6 pulgadas 7 líneas, Bélidor señala que esta es la dimensión adecuada para la estabilidad; se proporcionaría un margen de seguridad ya sea agregando contrafuertes o aumentando el ancho del pilar en 5 o 6 pulgadas a aproximadamente 7 pies (este aumento no solo hace que el pilar sea más pesado; el brazo de la palanca también se incrementa, de modo que un pilar de 7 pies tendrá un momento de vuelco 16 por ciento mayor que un pilar de 6 pies 6 pulgadas).

El Libro 3 de 96 páginas, de la Construction des Travaux, es una discusión cualitativa de las propiedades de los materiales de construcción, y se dan notas detalladas sobre piedra caliza, ladrillo, arena, puzolana, yeso y mortero. Los pesos unitarios se dan para una variedad de materiales, incluidos metales (hierro, latón, cobre, plomo), varias arenas y arcillas, ladrillos, varias piedras de construcción y varios tipos de madera, pero no se dan otras propiedades cuantitativas (Figura 15). Esta sección también contiene un conjunto de tablas mucho más completo que las que figuran en el libro 1 para las dimensiones de muros de contención con contrafuertes, con inclinaciones de 1 en 5 a 1 en 10 (en pasos unitarios) con alturas de 10 pies a 100 pies en pasos de 5 pies. Las tablas son un apéndice del libro 1, y fueron diseñadas por Bélidor para liberar al ingeniero del tedio de hacer sus propios cálculos.

Figura 15. Tabla de pesos unitario de Bélidor en La science des ingénieurs


El Libro 4 consta de 104 páginas sobre diferentes tipos de edificios civiles y militares (de la Construction des Edifices Militaires & civils), pero comienza presentando algunas pruebas experimentales sobre la resistencia de las vigas de madera. Ocho experimentos, cada uno en tres muestras idénticas, fueron hechos por 20 o 25 Oficiales de Artillería de l’École de la Fere, ‘...que se presentaron en el Arsenal de ese lugar, para convencerse de lo que me habían escuchado decir sobre la resistencia de la madera...’. Las pruebas se realizaron tanto en vigas simplemente apoyadas como en vigas con extremos fijos. Bélidor señala que los resultados de las pruebas concuerdan assez bien con los de Parent, y se refiere específicamente a las Mémoires de Parent presentadas a la Académie. Por implicación, Bélidor no conocía la recopilación de Essais et recherches ... de Parent de 1713, en la que se da la primera solución completamente correcta del problema de flexión.

El propio Bélidor continúa colocando el eje neutral en la superficie de la viga y confirma que Galileo descubrió que la resistencia de una viga simplemente apoyada es proporcional al cuadrado de la profundidad. En teoría también, Bélidor afirma que las vigas de extremo fijo deberían fallar por fractura en ambos extremos y en el centro; en este caso, cree que la carga debería “ejercer un tercio de su peso en cada sección que pueda fracturarse”, lo que aparentemente haría que la viga sea tres veces más fuerte que una viga simplemente apoyada. (Sin embargo, no declara explícitamente este factor de 3.) En las pruebas reales, Bélidor no logró romper las vigas en sus extremos, y señala que un empotramiento ligeramente imperfecto explicaría esto. Sin embargo, está convencido de la virtud de proporcionar extremos fijos siempre que sea posible; de sus propias pruebas, concluye que sería seguro permitir un aumento del 50% del valor de la carga (puntual) sobre el caso simplemente apoyado.

El Libro 5 de 80 páginas, de la Décoration, es un tratamiento ‘arquitectónico’ de edificios, que trata temas como las Órdenes clásicas, la conicidad y la éntasis de las columnas, etc. El libro 6, también de 80 páginas, de la manière de faire les Devis (como hacer cotizaciones), trata sobre la preparación de especificaciones y contratos.
